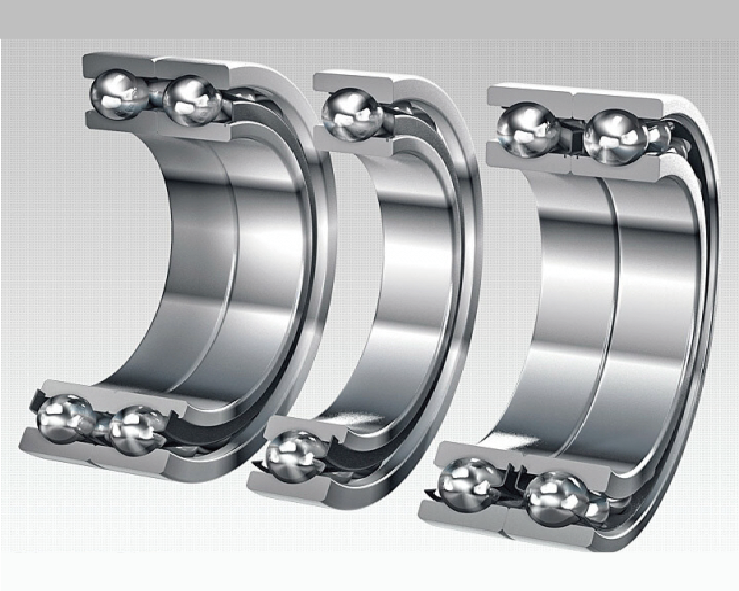

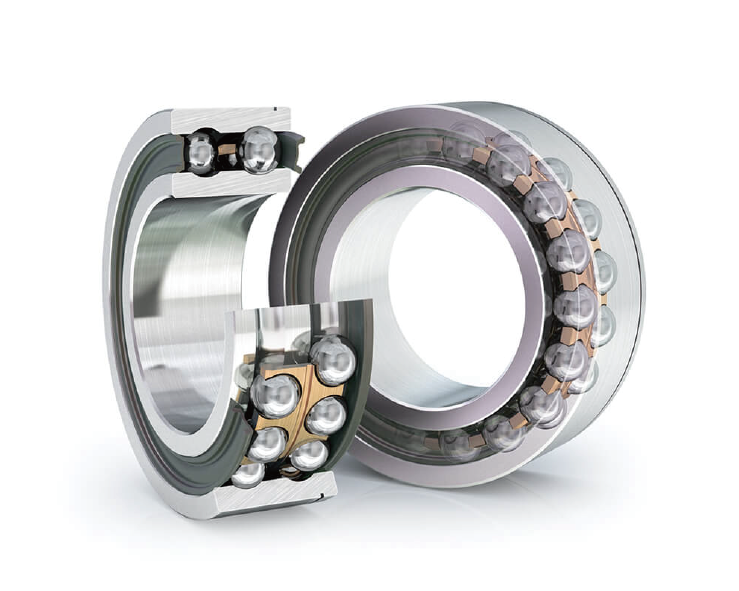

雙列角接觸球軸承 Double-row angular contact ball bearings
角接觸滾珠軸承在內圈和外圈上有滾道,且內外圈在軸承軸向作相對位移,是用來承受複合載荷,即徑向負載和軸向負載同時作用。
雙列角接觸滾珠軸承能承受較大的徑向負荷為主的徑向和軸向聯合負荷和力矩負荷,
主要用於限制軸和外殼雙向軸向位移的部件中,具有更好的剛性,能承受傾覆力矩。
角接觸球軸承適合高速、高精度旋轉及有高剛性要求的應用場合。
廣泛用於各類變速箱、汽車的前輪輪轂、渦輪增壓器、車輛內燃機、電機、農業機械、建築機械、工程機械、風力發電機組、腳踏車等。
型號 | 主要尺寸(mm) | 基本額定負荷(kgf) |
內徑 | 外徑 | 厚度 | 倒角 | 倒角 | 型號 | 動負荷 | 靜負荷 | 型號 | 動負荷 | 靜負荷 |
軸承尺寸 | Dynamic | Static | Dynamic | Static |
| d | D | B | r | r1 | Cr | Cor | C | C0 |
5200 | 10 | 30 | 14.3 | 0.6 |
| 5200 | 7300 | 4000 | 5200A | 6950 | 3800 |
5201 | 12 | 32 | 15.9 | 0.6 |
| 5201 | 10700 | 5950 | 5201A | 10300 | 5650 |
5202 | 15 | 35 | 15.9 | 0.6 |
| 5202 | 11900 | 7200 | 5202A | 11400 | 6850 |
5203 | 17 | 40 | 17.5 | 0.6 |
| 5203 | 15000 | 9250 | 5203A | 14200 | 8800 |
5204 | 20 | 47 | 20.6 | 1 |
| 5204 | 20000 | 12700 | 5204A | 19000 | 12100 |
5205 | 25 | 52 | 20.6 | 1 |
| 5205 | 21800 | 15100 | 5205A | 20600 | 14300 |
5206 | 30 | 62 | 23.8 | 1 |
| 5206 | 30500 | 21700 | 5206A | 28600 | 20500 |
5207 | 35 | 72 | 27 | 1.1 |
| 5207 | 40000 | 29500 | 5207A | 38000 | 27700 |
5208 | 40 | 80 | 30.2 | 1.1 |
| 5208 | 45500 | 34000 | 5208A | 42500 | 32500 |
5209 | 45 | 85 | 30.2 | 1.1 |
| 5209 | 51000 | 39000 | 5209A | 48000 | 37000 |
5210 | 50 | 90 | 30.2 | 1.1 |
| 5210 | 54500 | 44500 | 5210A | 51000 | 42000 |
型號 | 主要尺寸(mm) | 基本額定負荷(kgf) |
內徑 | 外徑 | 厚度 | 倒角 | 倒角 | 型號 | 動負荷 | 靜負荷 |
軸承尺寸 | Dynamic | Static |
| d | D | B | r | r1 | Cr | Cor |
5303 | 17 | 47 | 22.2 | 1 |
| 5303 | 21300 | 12700 |
5304 | 20 | 52 | 22.2 | 1.1 |
| 5304 | 21700 | 13300 |
5305 | 25 | 62 | 25.4 | 1.1 |
| 5305 | 32000 | 21600 |
5306 | 30 | 72 | 30.2 | 1.1 |
| 5306 | 41500 | 29000 |
5307 | 35 | 80 | 34.9 | 1.5 |
| 5307 | 52000 | 37000 |
5308 | 40 | 90 | 36.5 | 1.5 |
| 5308 | 63500 | 46500 |
5309 | 45 | 100 | 39.7 | 1.5 |
| 5309 | 76500 | 56500 |
5310 | 50 | 110 | 44.4 | 2 |
| 5310 | 90000 | 68000 |
